Шкафы автоматики: устройство, виды и применение в современных инженерных системах

Введение: почему автоматизация невозможна без шкафов управления

Современные технологические и инженерные системы — от климатического оборудования зданий до сложных промышленных линий — невозможно представить без автоматического управления. В основе таких решений всегда находится шкаф автоматики (ША) — ключевой элемент, который обеспечивает контроль, защиту и стабильную работу оборудования без постоянного участия человека.

По сути, это интеллектуальный центр системы, который объединяет датчики, исполнительные механизмы и программную логику в единую структуру. Благодаря этому обеспечивается точное регулирование процессов, энергосбережение и повышение надежности всей инфраструктуры.

Что такое шкаф автоматики и как он работает

Шкаф автоматики — это электротехнический модуль, собранный в защитном корпусе, внутри которого размещены контроллеры, реле, силовые элементы, модули связи и другие компоненты управления.

Его главная задача — реализовать заданный алгоритм работы оборудования без постоянного вмешательства оператора.

Проще говоря, шкаф автоматики — это «мозг системы управления», который:

• принимает сигналы от датчиков (температура, давление, уровень, расход);
• анализирует данные по заданной программе;
• формирует управляющие команды для оборудования (насосы, клапаны, вентиляторы, приводы).

Основные функции шкафа автоматики

Современные шкафы автоматики выполняют сразу несколько критически важных задач:

• Автоматическое управление процессами по заданным алгоритмам
• Мониторинг параметров и визуализация состояния системы
• Защита оборудования от перегрузок, коротких замыканий и аварийных режимов
• Диагностика неисправностей с фиксацией ошибок
• Энергосбережение за счёт оптимизации режимов работы

Виды шкафов автоматики и их классификация

Шкафы автоматики и управления классифицируются по конструктивным особенностям, степени защиты и функциональному назначению. Такой подход позволяет точно подобрать оборудование под конкретные инженерные задачи — от вентиляции до промышленного производства.

Конструктивные типы шкафов автоматики

Перед выбором функционала важно определить место и способ установки шкафа. Рассмотрим основные варианты классификации.

1. Классификация по строению

• Односекционные шкафы. Компактные решения для локальных задач с ограниченным количеством оборудования. Отличаются простотой конструкции и экономичностью.
• Многосекционные шкафы. Крупногабаритные конструкции, разделённые на несколько функциональных секций (например: силовая часть, низковольтные цепи, система управления). Подходят для сложных систем с большим числом компонентов — позволяют грамотно организовать пространство и обеспечить удобный доступ к отдельным узлам.
• Модульные конструкции. Состоят из нескольких независимых шкафов, соединённых в единую систему. Обеспечивают максимальную гибкость при проектировании и модернизации: можно наращивать мощность и функционал по мере необходимости, добавляя новые модули.

2. Классификация по степени защиты (IP)

• Стандартные (IP20–IP31). Предназначены для эксплуатации в сухих отапливаемых помещениях с нормальными условиями окружающей среды (щитовые комнаты, серверные и т. п.). Не имеют защиты от влаги и пыли — подходят только для контролируемых условий.
• Пылевлагозащищённые (IP54–IP65). Универсальный вариант для промышленности и ЖКХ. Корпуса таких шкафов защищены от попадания пыли и струй воды, что позволяет устанавливать их:
  • в производственных цехах;
  • на насосных станциях;
  • на открытых площадках (при условии дополнительной защиты от атмосферных осадков);
  • в помещениях с повышенной влажностью.
• Взрывозащищённые (Ex). Изготавливаются из специальных материалов и по особой технологии, исключающей возможность воспламенения окружающей среды. Применяются на объектах с повышенной взрывоопасностью:
  • нефтегазовые предприятия;
  • химические производства;
  • автозаправочные станции (АЗС);
  • мукомольные и деревообрабатывающие производства;
  • другие объекты с риском образования взрывоопасных смесей.

3. Классификация по типу установки

• Настенные. Крепятся на вертикальные поверхности (стены, колонны). Идеальны для экономии пространства — часто используются в небольших помещениях, технических зонах и там, где важно сохранить свободную площадь пола.
• Напольные. Устанавливаются непосредственно на пол либо на специальный фундамент/платформу. Подходят для крупного и тяжёлого оборудования, обеспечивают высокую устойчивость и надёжность монтажа.
• Встраиваемые. Монтируются в заранее подготовленные ниши в стенах. Обеспечивают эстетичный внешний вид и компактность — часто применяются в административных зданиях, офисах, жилых комплексах и других объектах с высокими требованиями к дизайну интерьера.
• Передвижные. Оснащены колёсной базой или шасси для мобильного использования. Подходят для:
  • временного питания оборудования на строительных площадках;
  • организации резервного электроснабжения при авариях;
  • испытательных стендов и лабораторий;
  • объектов с периодической сменой локации.

Классификация шкафов по функциональному назначению

Эта классификация — одна из ключевых: она показывает, для решения каких задач предназначен тот или иной шкаф. Разберём основные категории.

1. Шкафы общего назначения

• Шкафы автоматики (ША). Универсальные устройства для управления разнообразными технологическими процессами. В состав входят программируемые логические контроллеры (ПЛК), реле, датчики и средства связи. Применяются в самых разных системах: от вентиляции и водоснабжения до автоматизации производственных линий.

2. Шкафы для управления электроприводом и механизмами

• Шкафы управления задвижками (ШУЗ). Специализированные решения для управления электрическими приводами запорной и регулирующей арматуры. Обеспечивают команды «Открыть», «Закрыть», «Стоп», а также часто предусматривают обратную связь о текущем положении задвижки.
• Трёхфазные шкафы управления (ШУ). Предназначены для пуска, останова и защиты трёхфазных асинхронных электродвигателей (напряжение ~380 В). Поддерживают режимы работы: «Автоматический», «Ручной», «Местный/Дистанционный».
• Реверсивные шкафы управления. Используются для управления двигателями, которым необходимо менять направление вращения (например, в приводах конвейеров и подъёмных механизмов). Оснащены двумя контакторами и механической или электрической блокировкой, предотвращающей их одновременное включение.
• Шкафы управления с устройством плавного пуска (УПП). Обеспечивают плавный разгон и торможение двигателя, что снижает пусковые токи и механические нагрузки. Это позволяет продлить срок службы оборудования.
• Шкафы с частотным преобразователем (ШПЧ). Позволяют плавно регулировать скорость вращения двигателя. Благодаря этому достигается точное управление технологическими параметрами (давление, расход) и значительная экономия электроэнергии.

3. Шкафы для управления инженерными системами зданий и объектами ЖКХ

• ШУ индивидуальным тепловым пунктом (ИТП). Автоматически регулируют температуру теплоносителя в системах отопления и горячего водоснабжения (ГВС) здания — с учётом погодных условий и заданного графика. Управляют циркуляционными насосами.
• ШУ центральным тепловым пунктом (ЦТП). Выполняют аналогичные ИТП функции, но уже для группы зданий или целого микрорайона.
• ШУ котельной (ШУК). Обеспечивают автоматический розжиг, контроль пламени, регулирование мощности и безопасную работу котлов.
• ШУ вентиляцией (ВПУ). Управляют приточными и вытяжными установками: контролируют работу вентиляторов, клапанов, калориферов, охладителей и увлажнителей.

4. Шкафы для управления насосным оборудованием и очистными сооружениями

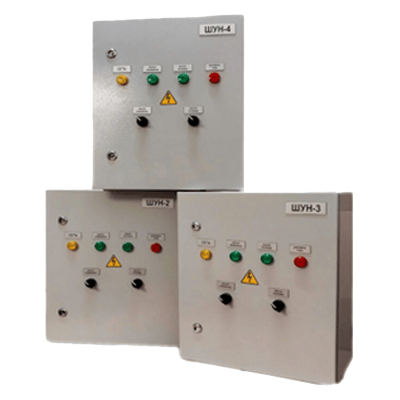

• ШУ насосами (КНС — канализационная насосная станция). Обеспечивают автоматический пуск и остановку насосов — например, по уровню жидкости в резервуаре. Часто предусматривают функцию чередования насосов для равномерного распределения нагрузки и продления ресурса.
• ШУ водозаборными скважинами (ВЗУ). Управляют насосами, осуществляющими забор воды из скважин, и контролируют давление в системе.
• ШУ очистными сооружениями (ЛОС, КОС). Автоматизируют работу насосных агрегатов, аэраторов и другого оборудования на станциях очистки сточных вод.

5. Шкафы для распределения электроэнергии

• Низковольтные комплектные устройства (НКУ). Распределительные щиты для приёма и распределения электроэнергии напряжением до 1000 В. Также обеспечивают защиту сетей от перегрузок и коротких замыканий.
• Вводно‑распределительные устройства (ВРУ). Устанавливаются на вводе в здание: принимают электроэнергию от внешней сети и распределяют её между потребителями внутри объекта.
• Главные распределительные щиты (ГРЩ). Выполняют те же функции, что и ВРУ, но предназначены для более крупных объектов (многоэтажные здания, промышленные предприятия). Часто оснащаются системами учёта и анализа электроэнергии.
• Распределительные пункты (РП). Обеспечивают распределение электроэнергии на участке сети одного напряжения — например, на этаже здания или в отдельном цехе.

6. Специализированные системы

• Шкафы автоматизированной системы управления (АСУ). Представляют собой верхний уровень автоматизации: объединяют несколько подсистем для комплексного управления всем предприятием или технологическим комплексом.
• Системы управления фильтро‑вентиляционной установкой (СУФА). Специализированные шкафы для управления сложными системами вентиляции, часто с пневматическими и гидравлическими приводами.

Как выбрать шкаф автоматики: практический подход

Выбор шкафа управления требует инженерного анализа, а не только формального подбора оборудования.

1. Определение задачи

Необходимо четко понимать:

• что именно должна делать система;
• какие параметры контролируются;
• какой алгоритм работы требуется.

2. Подбор оборудования

Формируется список:

• двигатели и их мощность;
• датчики и тип сигналов;
• исполнительные механизмы.

3. Уровень автоматизации

• ручной режим
• автоматический режим
• удалённое управление (SCADA, диспетчеризация)

4. Условия эксплуатации

• температура и влажность
• наличие пыли и агрессивной среды
• требования по IP и ГОСТ

5. Резервирование и защита

• аварийные режимы
• защита насосов и двигателей
• резервирование питания и контроллеров

6. Перспектива расширения

Важно закладывать запас по модулям и месту в шкафу для будущей модернизации системы.

Области применения шкафов автоматики

Шкафы автоматики используются практически во всех сферах современной инфраструктуры.

Промышленность

Автоматизация станков, линий производства, роботизированных комплексов и технологических процессов.

Энергетика

Управление подстанциями, генераторами, системами АВР и распределением нагрузки.

ЖКХ и здания

Контроль отопления, вентиляции, водоснабжения и систем безопасности.

Сельское хозяйство

Автоматизация полива, теплиц, микроклимата и животноводческих комплексов.

Строительство

Временные электросети, управление оборудованием и инженерными системами.

Системы «умного дома»

• климат-контроль
• управление освещением
• энергосбережение
• безопасность и видеонаблюдение

Шкафы автоматики и климатические системы

В инженерных системах зданий шкафы управления играют ключевую роль в работе вентиляции и кондиционирования. Они позволяют:

• поддерживать стабильную температуру;
• регулировать работу вентиляторов и клапанов;
• снижать энергопотребление;
• обеспечивать автоматическую адаптацию к внешним условиям.

Для объектов, где важен комфорт и энергоэффективность, такие решения являются базовым стандартом современной инженерии.

Заключение: роль шкафов автоматики в современных системах

Шкафы автоматики и управления — это основа современной инженерной инфраструктуры. Они объединяют в себе функции контроля, защиты и интеллектуального управления, обеспечивая стабильную работу оборудования в любых условиях.

От небольших вентиляционных систем до крупных промышленных комплексов — грамотный выбор и проектирование шкафов автоматики напрямую влияют на надежность, энергоэффективность и безопасность объекта.

Именно поэтому автоматизация сегодня рассматривается не как опция, а как обязательный стандарт развития современных технологических систем.
